Как защитить трубопроводы от коррозии

Защита трубопровода от коррозии – задача не только изготовителей или строителей, но и проектировщика сети и конечного пользователя. Феномен коррозии может быть обусловлен недостаточно сбалансированным составом протекающей по трубам жидкости, некорректным сочетанием различных металлов или, наконец, недостаточным вниманием к защите трубопровода.

Коррозия трубопроводов – явление, обусловленное, главным образом, электрохимическими реакциями окисления металла при взаимодействии с влагой. Металл постепенно видоизменяется на ионном уровне и, распадаясь, исчезает с поверхности трубы. Окисление, характеризующее феномен коррозии металлических трубопроводов, может происходить по различным причинам и, следовательно, возникает на основе различных механизмов. Процесс окисления может зависеть от характера жидкости, протекающей по трубопроводу, или от свойств среды, в которой проложен трубопровод. В этой связи при выборе наиболее подходящих способов противодействия механизмам коррозии необходимо учитывать особенности ситуации, в которой она наблюдается. В некоторых случаях борьба с коррозией осуществляется принятием усиленных мер по химической обработке протекающей жидкости с целью скорректировать ее коррозийные свойства, в других случаях – использованием защитных покрытий для трубопроводов (внутренних или внешних) или применением специальных способов так называемой «катодной защиты». Прежде всего, необходим тщательный подбор материала для трубопровода. Целесообразным представляется использование материалов, менее подверженных коррозии (например, меди или нержавеющей стали).

При их использовании на начальной стадии коррозии образуется сплошная тонкая поверхностная оксидная пленка («инертная пленка»), которая затем защищает находящийся под ней металл от воздействия коррозии. Тем не менее, и на таких материалах по разным причинам могут образоваться очаги коррозии. Причина – неравномерное образование пленки или ее прорыв. Использование более ценных материалов не всегда оправдано по причине их высокой стоимости.

Химическая обработка агрессивной воды

Вода, протекающая по трубопроводу, может иметь агрессивные свойства. Зачастую это обусловлено обработкой такой воды хлором или процессами коагуляции и флокуляции, происходящими в воде непосредственно на станции водоподготовки. Агрессивность может быть обусловлена содержанием в воде кислорода, хлора, карбонатов и бикарбонатов. Агрессивность уменьшается при возрастании уровня кислотности и жесткости и возрастает при повышении температуры и содержании растворенных воздуха и углекислого газа.

Основная цель химической обработки воды – преобразовать потенциально агрессивную воду в слабокальцирующую. Умеренная жесткость, на самом деле, желательна, поскольку способствует образованию на внутренней поверхности трубы отложений солей кальция, которые и защищают металл. Добавлением в воду соответствующих ингибирующих веществ можно затормозить процесс коррозии, редуцируя ее до менее опасных проявлений (равномерная коррозия вместо глубокой локальной), а также способствовать – при помощи химической реакции – образованию известковых отложений, которые, плотно прилипая к металлу, образуют покрытие, защищающее его от коррозийного воздействия. В водопроводных сетях общего пользования обработка воды сводится, главным образом, к добавлению кальция [Ca(OH)2], или соды (NaOH), или карбоната натрия (Na2CO3). На участках водопровода, обеспечивающих распределение воды по отдельным точкам водоразбора, эффективным способом антикоррозийной защиты считается обработка воды особыми «секвеструющими» добавками (главным образом, полифосфатами). Основанная задача добавок такого рода – корректирование чрезмерной жесткости воды, которая в противном случае может привести к образованию нежелательных очагов известковых отложений. В стальных оцинкованных трубопроводах при добавлении в воду полифосфатов, фосфатов или силикатов на внутренней поверхности трубопровода образуется пленка полифосфата, фосфата или силиката цинка или железа, защищающая металл от коррозии. Применять такие реагенты в водопроводных сетях питьевого назначения разрешено при условии соблюдения требований, установленных действующими санитарно-эпидемиологическими регламентами.

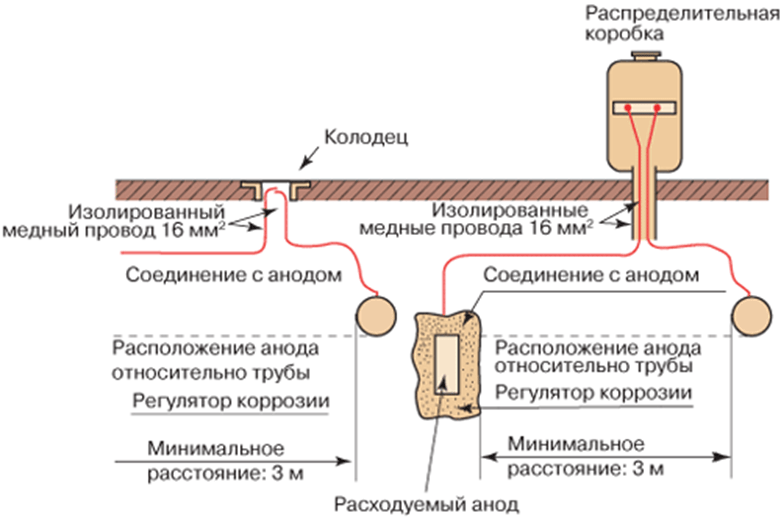

Для защиты заглубленных стальных трубопроводов анод размещается на расстоянии не менее 3 м от трубы и подключается к ней посредством медного изолированного кабеля сечением не менее 10 мм2, приваренного на обоих концах.

Защитные покрытия

Покрытия можно наносить как на внутренние, так и на внешние поверхности трубопровода. Защитное покрытие образует защиту трубопровода, которая бывает активного или пассивного типа. В некоторых случаях могут сочетаться оба типа защиты. В случае активной защиты покрытие создает условия, препятствующие распространению коррозии металла. Поверхность стальных труб покрывается более или менее плотным слоем электрохимически менее благородного металла (обычно цинка), который, защищая основной металл, берет на себя воздействие коррозии. Активная защита в большей степени защищает внутреннюю поверхность трубы от коррозийного воздействия протекающей жидкости. С внешней стороны такая защита образует базовое покрытие, усиленное пассивной защитой.

Задача пассивной защиты – предохранить металлические трубы от разрушающего воздействия окружающей среды. На заглубленных участках водопроводов очень важно бывает надежно защитить металл от непосредственного контакта с грунтом. Аналогичная защита используется для достижения – при помощи внутреннего покрытия – в трубопроводах предназначенных для доставки воды особо агрессивного типа. Нанесение защитных слоев, выполняемых из лаков, красок или эмалей, создает непрерывный непроницаемый барьер, который защищает находящийся под ним металл от коррозийного воздействия среды.

Для этой цели чаще всего используются битумные продукты, получаемые от перегонки угля или нефти или из синтетических смол, термопластичных (полиэтилен, полипропилен, полиамиды) и термоотверждающихся (эпоксидные, полиуретановые, сложные полиэфиры).

Перед покрытием необходимо произвести соответствующую подготовку обрабатываемой поверхности трубы и тщательно очистить ее от всего, что может оказаться вредным в плане коррозии (влага, остатки лака, пятна жира или масла, грязь или пыль, ржавчина). Для внешней защиты трубопроводов открытого заложения можно прибегнуть к лакокрасочным покрытиям или порошковым пластическим материалам. Нанесение покрытия осуществляется различными способами в зависимости от материала трубопровода. Жидкие составы наносятся кисточкой, погружением в раствор или опрыскиванием из пистолета.

Порошковые вещества (преимущественно пластические материалы) наносятся на трубу, предварительно разогретую до температуры, превышающей температуру плавления порошка. Порошок наносится на поверхность трубы электростатическим способом или воздушным напылением. Термопластичные материалы могут наноситься также методом экструзии. Нанесение поверхностных слоев из металла (например, цинка) производится посредством погружения трубы в расплавленный металл или при помощи электролитического осаждения. Еще один метод, часто используемый для покрытия заглубленных в грунт трубопроводов, заключается в равномерном нанесении на предварительно очищенную трубу сплошной пленки из защитного материала, имеющего хорошие прилипающие свойства, и последующем нанесении защитного слоя из битумной смеси и двух слоев стекловаты (или ткани), пропитанных битумной смесью, для придания устойчивости к внешним воздействиям.

Лучше, если защитная обработка нарезанных труб будет проведена на заводе-изготовителе.

На объекте при укладке защитным покрытием заделываются только швы и соединительные муфты, а также возможные места повреждений заводского покрытия.

Трубы, имеющие заводское покрытие, следует предохранять при штабелировании, перевозке и проведении монтажных работ от ударов, царапин и иного механического воздействия, способного повредить битумный слой. Следует учитывать, что защитная обработка по прошествии определенного времени теряет первоначальные свойства. Отсюда необходимость периодического осмотра сети, текущего и профилактического обслуживания.

Заглубленный трубопровод подвержен коррозии вследствие агрессивности почвы. В зависимости от свойств почвы (точнее, параметров ее сопротивления) и металла, из которого изготовлен трубопровод, образуются коррозийные батареи. Металл, выполняющий функцию анода относительно почвы, выступающей в этом случае катодом, стремится к разложению и переходу в раствор.

Один из видов защитных мероприятий – это пассивная защита. Для прокладки трубопровода используются трубы с защитным влагонепроницаемым покрытием с изолирующими соединительными муфтами. В этом случае электрическая протяженность трубопровода нарушается, тормозится обмен электрическим током между трубами и почвой. Следует признать, что такой подход не всегда дает стопроцентный результат, поскольку в местах, где защитное покрытие труб нарушено в процессе укладки трубопровода, возможно образование очагов коррозии. С коррозией можно бороться методом «катодной защиты»: если искусственно понизить потенциал металла, подавляется анодная реакция. Для этого необходимо осуществить электрическое подключение трубопровода к сети, имеющей в своем составе анод. Так называемый «расходуемый анод» выполняется из металла, имеющего большую электроотрицательность, т. е. менее благородного, чем железо. Как правило, в этих целях используется магниевый сплав. При таком подключении коррозия локализуется на магнии, который медленно разлагается сам и защищает трубопровод. В случае практического применения данной технологии следует прежде всего замерить степень агрессивности почвы.

Затем на участках, где необходимо организовать защиту трубопровода, в расчетных точках вкапывается некоторое количество расходуемых анодов. Вес и число анодов определяются с таким расчетом, чтобы обеспечить антикоррозийную защиту трубопровода на период 10–15 лет.

Еще один способ, предохраняющий металл от агрессивности почвы, – это защита «индуцированным током». Для этого используется внешний источник постоянного тока, который идет от питающего устройства, состоящего из трансформатора и выпрямителя. Положительный полюс питающего устройства подключен к анодному рассеивателю (заземление, состоящее из графитового или железосодержащего анода), отрицательный – к трубопроводу, представляющему объект защиты. Передаваемый защитный ток определяется параметрами трубопровода (длина, диаметр, имеющаяся степень изоляции) и степенью агрессивности почвы. Ток, рассеиваемый заземлением, создает электрическое поле, обволакивающее трубу и понижающее его потенциал, что и дает защитный эффект. Надежность и эффективность катодной защиты обеспечиваются, в том числе, периодическим осмотром сети, проверкой работоспособности используемого оборудования и своевременным устранением неисправностей.

Блуждающий ток

Блуждающий ток – это электрический ток, появляющийся в некоторых грунтах от дисперсии электрифицированных, например, железнодорожных (трамвайных) путей, где рельсы выполняют роль возвратных проводников питающих подстанций. Другим источником блуждающего тока может быть заземление электрического промышленного оборудования. Как правило, это ток большой силы, и воздействует он в первую очередь на трубопровод, отличающийся хорошей проводимостью (в частности, со сварными соединениями). Такой ток поступает в трубу в определенной точке, играющей роль катода, и, преодолев более или менее продолжительный отрезок трубопровода, выходит в другой точке, выступающей в качестве анода. Происходящий при этом электролиз и дает коррозию металла. Прохождение тока на участке от катода до анода вызывает переход железосодержащих частиц в раствор и со временем может привести к истончению и в конечном итоге перфорации трубы. Повреждение тем существенней, чем выше сила проходящего тока. Коррозийное действие блуждающего тока, безусловно, более разрушительно, чем действие коррозийных батарей, образующихся вследствие агрессивности почвы.

Против него эффективным оказываются меры «электрического дренажа». Суть методики следующая: в определенной точке трубопровод посредством специального кабеля, имеющего низкое электрическое сопротивление, подключается непосредственно к источнику блуждающего тока (например, к подстанции или железнодорожному пути). Подключение необходимо соответствующим образом поляризовать (при помощи однонаправленных переходников) таким образом, чтобы ток всегда шел в направлении от трубопроводак источнику дисперсии. Электрический дренаж требует строгого соблюдения сроков регламентных осмотров, тщательной наладки и регулярной проверки. Чаще всего эта методика сочетается с другими способами защиты.

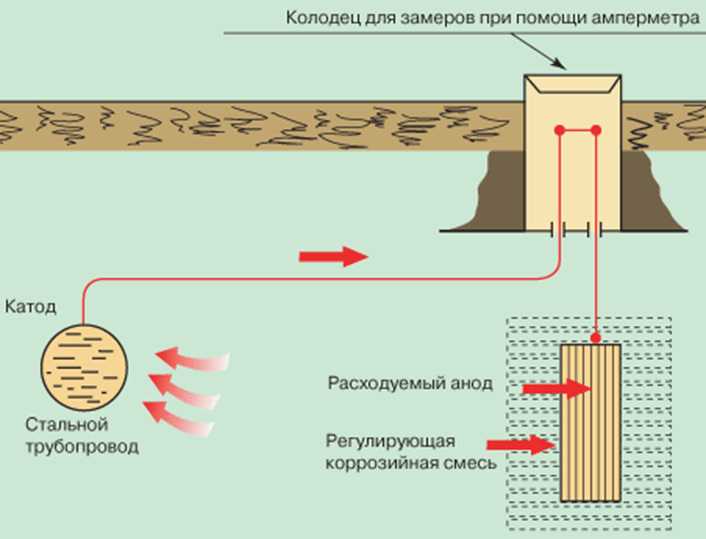

Расходуемый анод

Заглубленный магниевый блок в силу позиции, занимаемой магнием на шкале электрохимического потенциала относительно железа, ведет себя как анод в коррозионной батарее, образующейся между ним и стальным трубопроводом.

Ток, генерируемый электродвижущей силой коррозионной батареи, перемещается в направлении «анод – почва – труба – соединительный кабель – анод». Медленное разложение магния защищает трубопровод от коррозии.

Данная система применяется в основном для защиты стальных резервуаров и трубопроводов ограниченной протяженности (от нескольких сот метров до нескольких километров).

Обычно анод помещается в хлопковый (или джутовый) мешок в глинистую смесь, задача которой – обеспечить равномерность расхода анода и требуемый уровень влажности, а также предотвратить образование пленки, затрудняющей его разложение.

Доступ к электрическому кабелю и проверка состояния защитного покрытия путем замера силы тока батареи обеспечивается через специальный колодец.

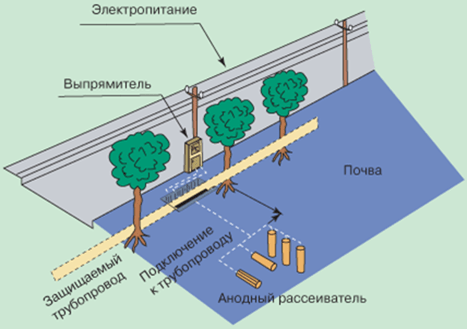

Катодная защита «индуцированным током»

Для организации такой защиты требуется генератор постоянного тока, к отрицательному полюсу которого подключается защищаемый трубопровод. Положительный полюс соединяется с системой анодных рассеивателей, заглубленных на том же участке почвы. Соединительный кабель должен иметь низкое электрическое сопротивление и хорошую изоляцию. Электрический ток, производимый генератором, посредством анодов передается в почву и поступает на трубопровод. Трубопровод выполняет роль катода и таким образом защищается от коррозии. Ток идет по следующему маршруту: электрогенератор – соединительный кабель – электрод-рассеиватель – грунт – защищаемая металлическая структура – соединительный кабель – электрогенератор. Используемые аноды – малорасходуемого типа (как правило, графитовые или железосодержащие) – заглубляются на 1,5 м на расстоянии 50–100 м от трубопровода. Генератор постоянного тока (125–500 Вт) обычно состоит из выпрямителя тока, питающегося от электросети через трансформатор.
